Какие характеристики определяют надежность нефтехимического технологического насоса?

Выбор оптимального Нефтехимический технологический насос требует глубокого понимания гидродинамики, материаловедения и отраслевых стандартов. Для групп инженерных закупок и операторов предприятий технические спецификации определяют эксплуатационную надежность, интервалы технического обслуживания и общие затраты в течение жизненного цикла в сложных условиях химической обработки. В этом подробном руководстве рассматриваются важнейшие критерии выбора, рамки соответствия и передовые технологии насосов, адаптированные для промышленного применения.

Отраслевые стандарты и системы соответствия

API 610 в сравнении со стандартами ANSI/ASME

Нефтяная и химическая промышленность работают в соответствии со строгими стандартами оборудования, гарантирующими безопасность и взаимозаменяемость. Понимание различий между этими структурами имеет важное значение для разработки спецификаций.

Технические характеристики технологических насосов API 610 управляют мощными центробежными насосами в нефтяной, нефтехимической и газовой промышленности. В этом стандарте особое внимание уделяется прочной конструкции с особыми требованиями к:

• Консольные (OH), межопорные (BB) и вертикально подвешенные (VS) типы насосов.
• Минимальный срок службы подшипников 25 000 часов (3 года) при номинальных условиях.
• Корпуса из литой стали или сплава, рассчитанные минимум на 50 фунтов на квадратный дюйм выше максимально допустимого рабочего давления.
• Размеры камеры уплотнения вала для установки механических уплотнений API 682

Спецификации ANSI/ASME B73.1 обратите внимание на горизонтальные насосы с односторонним всасыванием для химических применений, уделяя особое внимание:

• Взаимозаменяемость размеров у производителей.
• Выдвижная конструкция позволяет снимать ротор, не повреждая трубопроводы.
• Возможности регулировки внешнего уплотнения
• Номинальное давление обычно ограничено 24 бар (350 фунтов на квадратный дюйм) и 300 °C (572 °F).

Для предприятий по переработке углеводородов при температуре выше 150°C или давлении более 20 бар: Технические характеристики технологических насосов API 610 обеспечить необходимые запасы прочности и целостность материала.

Выбор материала для агрессивных сред

Нефтехимическая среда требует точного подбора материалов, чтобы предотвратить катастрофический отказ. Общие характеристики сплавов включают:

• нержавеющая сталь 316L : Стандарт для сред с мягкими кислотами и хлоридами ниже 50 ppm.
• CD4MCu (ASTM A890, класс 1B) : Дуплексная нержавеющая сталь, обеспечивающая превосходный эквивалент устойчивости к точечной коррозии (PREN > 33) для морской воды и хлоридов.
• Хастеллой C-276 : Никель-молибденовый сплав для окислительных и восстановительных сред, включая влажный хлор и серную кислоту.
• Титан 2 класса : Исключительная коррозионная стойкость в хлоридных средах, максимальная температура не превышает 315°C.
• Дуплексные нержавеющие стали 2205/2507 : Экономичная альтернатива супераустенитным сплавам с PREN 35-40.

При выборе материала необходимо учитывать гальваническую совместимость, когда разнородные металлы одновременно контактируют с технологическими жидкостями.

Конфигурации конструкции центробежного насоса

Выступающие и межопорные устройства

центробежный насос для химического завода Выбор в основном зависит от гидравлических требований и доступности обслуживания.

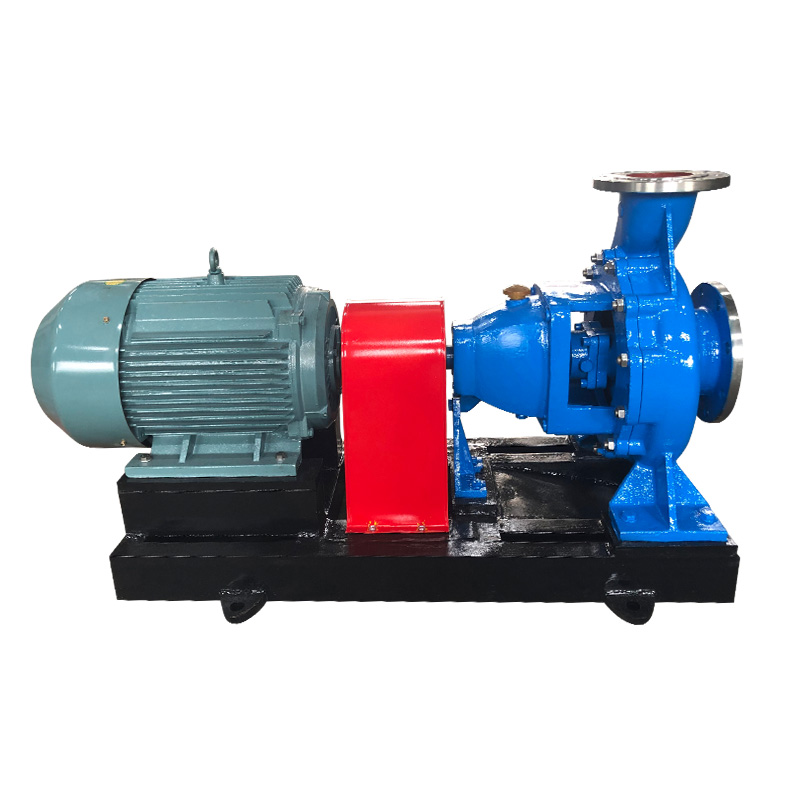

Консольные (OH) насосы расположите рабочее колесо на конце вала, выступая за подшипники:

• Одноступенчатые конфигурации для напора до 300 метров.
• Компактная занимаемая площадь, снижающая требования к фундаменту
• Выдвижная конструкция позволяет снимать ротор, не повреждая двигатель или трубопроводы.
• Ограничения: ограничения на прогиб вала на высоких удельных скоростях.

Межподшипниковые (ВВ) насосы закрепите рабочее колесо между двумя корпусами подшипников:

• Одноступенчатые (BB1) или многоступенчатые (BB3, BB4, BB5) конфигурации.
• Корпуса с осевым разъемом, позволяющие проводить осмотр, не повреждая основной трубопровод.
• Более высокая радиальная и осевая нагрузка
• Требуется для расхода более 1000 м³/ч или напора более 400 метров.

Оптимизация гидравлических характеристик

Выбор точки наилучшей эффективности (BEP) определяет долгосрочную надежность. Работа за пределами 80-110% потока BEP создает:

• Радиальные осевые нагрузки, увеличивающие износ подшипников
• Рециркуляция, вызывающая кавитацию рабочего колеса
• Отклонение вала превышает допуски на биение поверхности уплотнения

Расчеты удельной скорости (Ns) определяют выбор геометрии рабочего колеса:

Ns = N × √Q / H^0,75

Где N = скорость вращения (об/мин), Q = расход (м³/ч), H = напор на ступень (м)

• Ns 500–1500: Радиальные рабочие колеса для применений с высоким напором и низким расходом.
• Нс 1500–5000: Крыльчатки смешанного потока для применений с умеренным напором.
• Нс 5 000–10 000: Крыльчатки с осевым потоком для работы с высоким расходом и низким напором.

Технологии уплотнений и контроль выбросов

Конфигурации механического уплотнения

Экологические нормы и требования безопасности стимулируют использование передовых решений в области уплотнений. Нефтехимический технологический насос приложения.

Одинарные механические уплотнения для неопасных и нетоксичных систем подходят схемы трубопроводов плана 11 (рециркуляция от нагнетания насоса к камере уплотнения) или плана 13 (рециркуляция к всасыванию насоса).

Двойные уплотнения без давления (Компоновка 2) Обеспечьте резервную локализацию опасных жидкостей, используя план 52 (внешний резервуар с циркуляцией) или план 53A (затворная жидкость под давлением).

Двойные уплотнения под давлением (Компоновка 3) обеспечивают нулевой уровень выбросов летучих органических соединений (ЛОС) и токсичных химикатов, используя план 53B (система циркулирующей затворной жидкости) или план 53C (наддув поршневого аккумулятора).

Технология магнитного привода

Нефтехимический насос с магнитным приводом конфигурации полностью исключают механические уплотнения за счет синхронной магнитной муфты:

• Защитная оболочка : Конструкция из сплава Hastelloy C или титана, отделяющая технологическую жидкость от атмосферы.
• Магнитные материалы : Самарий-кобальт (SmCo) для температур до 350°C, неодим-железо-бор (NdFeB) до 150°C.
• Потери вихревых токов : Металлические защитные оболочки выделяют тепло, требующее циркуляции; неметаллические (керамические) корпуса исключают потери, но ограничивают номинальное давление
• Защита от сухого хода : Требуется для предотвращения катастрофического отказа во время кавитации или работы всухую.

КПД передачи энергии составляет 85-95%, при этом потери проявляются в виде нагрева защитной оболочки, что требует расчетов повышения температуры на 15-30°C.

Специализированные применения и экстремальные условия

Проектирование высокотемпературных процессов

Производитель высокотемпературных технологических насосов Возможности решения проблем теплового расширения, превышающего 400°C:

• Поддержка центральной линии : Сохраняет выравнивание во время термического роста, обязательно при температуре выше 175°C согласно API 610.
• Гибкие трубные соединения : Выдерживает нагрузку на патрубок без передачи чрезмерных усилий на корпус насоса.
• Охлаждающие рубашки : Поддерживайте температуру корпуса подшипника ниже 80°C при работе с жидкостями выше 300°C.
• Процедуры горячего выравнивания : Проверьте центровку муфты при рабочей температуре после первоначальной холодной центровки.

rmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Криогенная и многофазная обработка

Услуги по сжижению природного газа (СПГ) и криогенной химии требуют:

• Удлиненная конструкция капота : Изолировать холодную технологическую жидкость от подшипников и уплотнений, работающих при температуре окружающей среды.
• Проверка охрупчивания материала : Испытание на удар по Шарпи при минимальных расчетных температурах.
• Рабочее колесо для обработки газа : Специализированные конструкции индукторов или открытые рабочие колеса, работающие с объемными фракциями газа 15-30%.

Стратегии обслуживания и управление компонентами

Внедрение прогнозного обслуживания

Технологии мониторинга состояния увеличивают среднее время между ремонтами (MTBR) для критически важных Нефтехимический технологический насос активы:

• Анализ вибрации : Ограничения скорости ISO 10816 (4,5 мм/с для больших насосов, 7,1 мм/с для небольших насосов) определяют износ подшипников и дисбаланс рабочего колеса.
• Контроль давления/температуры в камере уплотнения : Раннее обнаружение износа поверхности уплотнения или закупорки промывочной линии.
• Текущий анализ сигнатур : Определяет отклонение рабочей точки насоса от BEP из-за изменений нагрузки двигателя.
• Инфракрасная термография : Обнаруживает перегрев подшипников и проблемы со смазкой.

Инвентаризация запасных частей и взаимозаменяемость

Запасные части для химических насосов ANSI получить выгоду от стандартизации размеров, позволяющей осуществлять закупки из нескольких источников:

• Критические запасные части : Вал, подшипники, механическое уплотнение, компенсационные кольца корпуса, рабочее колесо (срок поставки 12-18 месяцев для специальных сплавов)
• Рекомендуемые запасные части : Прокладки, уплотнительные кольца, уплотнительные поверхности, соединительные элементы.
• Капитальные запасные части : Полный ротор в сборе, корпус для дорогостоящих услуг

Насосы API 610 требуют компонентов, изготовленных по индивидуальному заказу, что требует долгосрочных отношений с поставщиками и комплексных соглашений о поставках запасных частей.

Закупки и оценка поставщиков

Критерии оценки технических предложений

Комплексная оценка поставщиков для центробежный насос для химического завода закупка включает в себя:

• Гидравлическая проверка : Проверенные эксплуатационные испытания по стандарту ISO 9906, класс 1 или 2, включая проверку NPSH и измерение вибрации.
• Сертификация материалов : Протоколы заводских испытаний (MTR) с указанием химического состава и механических свойств, положительная идентификация материала (PMI) для критических сплавов.
• Управление качеством : Сертификация ISO 9001, квалификация сварщика в соответствии с разделом IX ASME, процедуры неразрушающего контроля (рентгенография, ультразвук, цветной контроль)
• Документация : Листы данных API 610, кривые производительности, чертежи в разрезе, руководства по техническому обслуживанию, списки запасных частей.

Анализ затрат жизненного цикла

При расчете совокупной стоимости владения потребление энергии и техническое обслуживание отдаются приоритету над первоначальными капитальными затратами:

LCC = C_начальный C_энергия C_обслуживание C_производственные_потери - C_остаток

Затраты на электроэнергию обычно составляют 75-85% от общих затрат на жизненный цикл непрерывно работающих насосов. Гарантии эффективности с положениями о заранее оцененных убытках (обычно штрафы за дефицит эффективности в размере 0,5–1,0%) защищают интересы закупок.

Профиль компании: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Основанная в 1987 году, компания Jiangsu Huanyu Chemical New Materials Co., Ltd. работает как специализированный производитель в секторе промышленных насосов, в ней работает более 100 технических и производственных сотрудников. Компания объединяет возможности машиностроения, термической обработки, холодной обработки и литья по выплавляемым моделям в рамках единой производственной структуры.

product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, нефтехимический насос с магнитным приводом агрегаты, самовсасывающие насосы и трубопроводные насосы.

se product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Расположенный на реке Янцзы, недалеко от моста через реку Цзянъинь Янцзы, предприятие сохраняет стратегические логистические преимущества для внутренней и международной дистрибуции.

Часто задаваемые вопросы (FAQ)

Что отличает API 610 от стандартов насосов ANSI в нефтехимической промышленности?

Технические характеристики технологических насосов API 610 требуют более тяжелой конструкции, более высоких номинальных давлений (до 200 бар против 24 бар) и особых требований к материалам для нефтеперерабатывающих предприятий. API 610 требует минимальной конструкции из литой стали, жесткой конструкции вала с соотношением L3/D4 ниже 60 и камер уплотнений, рассчитанных на механические уплотнения API 682. Насосы ANSI подчеркивают взаимозаменяемость размеров и конструкцию обратного извлечения для общих химических операций при более низких давлениях. Для углеводородов с температурой выше 150°C или токсичных веществ соответствие стандарту API 610 обычно является обязательным.

Когда следует выбирать насосы с магнитным приводом вместо обычных герметичных насосов?

Нефтехимический насос с магнитным приводом Выбор показан для требований к нулевым выбросам, токсичных или канцерогенных жидкостей (бензол, сероводород), дорогих технологических жидкостей, утечка которых представляет собой экономический ущерб, или вакуумных услуг, где попадание воздуха загрязняет продукт. Ограничения включают эффективность 85–95 % (по сравнению с 95–98 % для обычных насосов), температурные ограничения, основанные на выборе магнитного материала (150°C для NdFeB, 350°C для SmCo) и режим катастрофического отказа при работе всухую. Первоначальные капитальные затраты на 30-50% выше, чем у герметичных альтернатив, что оправдано отсутствием необходимости обслуживания уплотнений и соблюдением экологических требований.

Как выбрать материалы для нефтехимических сред с высоким содержанием хлоридов?

Выбор материала требует расчета эквивалентного числа сопротивления точечной коррозии (PREN = %Cr 3,3×%Mo 16×%N). Для концентраций хлоридов ниже 1000 ppm при температуре ниже 60°C достаточно 316L (PREN ~24). Умеренные хлориды (1000–10 000 ppm) требуют дуплексной стали 2205 (PREN 35) или супераустенитной стали 904L (PREN 34). Для суровых условий, в которых концентрация хлоридов превышает 10 000 ppm или температура выше 100°C, требуется дуплекс 2507 (PREN 40), Hastelloy C-276 (PREN 65) или титан. Производитель высокотемпературных технологических насосов В документации должна быть подтверждена устойчивость к истиранию компонентов из дуплексной нержавеющей стали во вращающихся узлах.

Какие интервалы технического обслуживания следует ожидать для правильно подобранных нефтехимических насосов?

Целевые показатели среднего времени между ремонтами (MTBR) в 48-60 месяцев достижимы при правильной спецификации и эксплуатации. Критические факторы включают работу в пределах 80–110 % от точки наилучшего КПД, поддержание запаса NPSH выше 1,5 метров (или NPSHA > 1,3×NPSHR), мониторинг скоростей вибрации в соответствии со стандартом ISO 10816 и внедрение систем поддержки уплотнений, соответствующих стандарту API 682. Запасные части для химических насосов ANSI доступность и стандартизация сокращают время ремонта до 8–24 часов по сравнению с 48–72 часами для нестандартных агрегатов API 610. Прогнозируемое техническое обслуживание с использованием анализа вибрации и термографии предотвращает катастрофические отказы.

Как проверить гарантии эффективности насоса во время закупок?

Требуйте сертифицированных испытаний производительности по стандарту ISO 9906, класс 1 (более высокая точность) или класс 2 (стандартная приемка) на предприятии производителя. Испытания должны охватывать весь рабочий диапазон от отключения до биения, проверяя напор, расход, мощность, требования к NPSH и уровни вибрации. Допустимые допуски по API 610 включают: напор ±3% при BEP, отрицательный допуск эффективности 0% (без снижения гарантийного значения) и NPSHR 0% (без увеличения гарантийного значения). Включите положения о заранее оцененных убытках, определяющие 0,5–1,0% стоимости насоса за 1% снижения эффективности. Для центробежный насос для химического завода Приложения требуют эффективности проводной связи, включая потери в двигателе и трансмиссии, для точного прогнозирования эксплуатационных затрат.

Ссылки

• Американский нефтяной институт. (2010). Стандарт API 610: Центробежные насосы для нефтяной, нефтехимической и газовой промышленности. (11-е изд.). Вашингтон, округ Колумбия: Службы публикации API.
• Американское общество инженеров-механиков. (2012). ASME B73.1-2012: Спецификация для центробежных насосов с горизонтальным концевым всасыванием для химических процессов . Нью-Йорк: ASME.
• Американское общество инженеров-механиков. (2019). Раздел IX ASME: Квалификация в области сварки, пайки и плавления . Нью-Йорк: ASME.
• Европейский комитет по стандартизации. (2012). EN ISO 9906:2012: Ротодинамические насосы. Приемочные испытания гидравлических характеристик. Классы 1, 2 и 3. . Брюссель: CEN.
• Гидравлический институт. (2014). ANSI/HI 9.6.3-2012: Ротодинамические (центробежные и вертикальные) насосы. Рекомендации для допустимой рабочей области . Парсиппани, Нью-Джерси: Институт гидравлики.
• Международная организация по стандартизации. (2016). ISO 10816-7:2009: Механическая вибрация. Оценка вибрации машин путем измерений на невращающихся частях. Часть 7. Ротодинамические насосы для промышленного применения. . Женева: ИСО.
• Карасик, И.Дж., Мессина, Дж.П., Купер, П. и Хилд, CC (2008). Справочник по насосам (4-е изд.). Нью-Йорк: МакГроу-Хилл.
• Лобанов В.С. и Росс Р.Р. (1992). Центробежные насосы: конструкция и применение (2-е изд.). Бостон: Баттерворт-Хайнеманн.
• Степанов, AJ (1957). Центробежные и осевые насосы: теория, конструкция и применение (2-е изд.). Нью-Йорк: Джон Уайли и сыновья.
